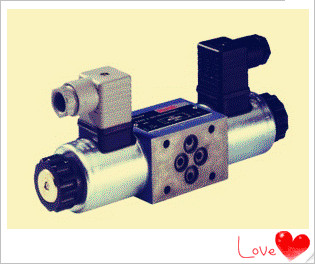

原裝單向閥二位四通三位四通方向截止閥 Z4WE 6

　　規格 6

　　組件系列 3X

　　最大工作壓力 315 bar

　　最大流量 50 l/min

　　產品特征：

　　帶電磁操作的直動式方向滑閥

　　疊加閥

　　作為截止直通閥或作為截止直通短路閥

　　油口安裝面符合 DIN 24340 形式 A（不帶定位孔），（標準）

　　油口安裝面符合 ISO 4401-03-02-0-05（帶定位孔）

　　在油中開關的交流或直流電磁鐵

　　手動應急操作，可選

　　技術數據：

　　可應要求提供特殊電壓

　　2) 切換時間在液壓油溫度為 40 °C、粘度為 46 mm2/s 時確定。液壓油溫度偏差可能造成不同的

　　切換時間！切換時間根據工作時間和應用條件變化。

　　3) 由于電磁線圈的表面溫度，需要遵守 ISO 13732-1 和 EN 982 標準！交流線圈中指定的表面溫

　　度在無故障操作時有效。在出現故障時（例如，控制閥芯出現堵塞），表面溫度可能升高至 180 °C

　　[356 °F] 以上。因此，考慮到閃點（請參閱液壓油表），必須檢查系統是否存在可能的風險。由于受

　　到保險絲的保護，必須使用斷路器（請參閱斷路器表），除非可以使用其他方式阻止產生可燃環境。因

　　此，在出現故障時，表面溫度可限制為最高 220° °C [428 °F]。在 0.6 s 的時間間隔內，脫扣電流

　　必須為公稱功率的 8 至 10 倍（脫扣特性“K”）。所需的保險絲非脫扣電流不得降至 I1 值以下（請

　　參閱具有脫扣特性“K”的斷路器表）。最大的保險絲脫扣電流不得超過 I2 值（請參閱具有脫扣特性“

　　K”的斷路器表）。斷路器脫扣行為的溫度依賴性必須遵守制造商的相關規格。

　　注意！

　　手動應急操作僅可在油箱壓力高達約 50 bar 的情況下起動。請避免損壞用于手動應急操作的孔?。ㄌ?/span>

　　殊的操作工具，需單獨訂購，物料號為 R900024943）。當手動應急操作受阻時，必須禁止線圈的操作！

　　必須禁止線圈的同時操作！

　　注意！

　　交流線圈可用于 2 或 3 個電源；例如，線圈型號 W110 用于：110 V，50 Hz；110V，60 Hz；120 V，

　　60 Hz

　　帶脫扣特性 K 的斷路器符合 EN 60898-1 (VDE 0641-11)、EN 60947-2 (VDE 0660-101)、IEC 60898 和

　　IEC 60947-2
